產品名稱：

煤氣專用蝶閥

所屬分類：

蝶閥係列

產品簡介：

煤氣專用蝶閥是一種常用於冶金、化工等領域中通風管路中，主要負責含有含塵的冷、熱風流、流通的流量調節和切斷，這樣看起來煤氣蝶閥似乎沒有什麽過人之處，但是與普通的閥門相比，蝶閥的結構更適合這種工作環境。

在線谘詢聯係我們

產品詳情

【產品用途】

煤氣專用蝶閥是一種常用於冶金、化工等領域中通風管路中，主要負責含有含塵的冷、熱風流、流通的流量調節和切斷，這樣看起來煤氣蝶閥似乎沒有什麽過人之處，但是與普通的閥門相比，蝶閥的結構更適合這種工作環境。

煤氣專用蝶閥使用中線式碟板和鋼板焊接製成，結構緊密，重量輕。區別於普通類閥門，特點在於它的內部沒有連接杆、螺栓等結構，所以對通道輸送氣體所帶來的腐蝕和破壞具有更強的抵抗作用。

通常煤氣蝶閥都會采用氣動控製或者電動控製，引起力矩小、操作簡便、可靠性高。所以在冶金、環保等領域廣泛使用。另外，這種閥門還可以手動控製和自動控製之間自如切換，能夠實現更靈活的使用。

這種蝶閥的使用，在一定程度上可以取代球閥和閘閥，因為不需要安裝多層密封圈，而是直接安裝在閥體上，在閥座和壓板中間部分設計調節環，所以能夠實現更理想的雙向硬質密封。

【煤氣專用蝶閥的選擇原則】

1、在係統中起連通和切斷作用，並允許切斷時介質有少量泄露（一般不大於5%）的風門可選用關閉擋板風門、74DD圓風門、方風門、鋼製關斷風門等。

2、在係統中起調節介質流量作用，且一般不起隔斷作用的風門，宜選用調節擋板風門、鋼製調節圓風門。對於要求既有調節性能又需切斷介質流動功能的風門，宜選用無泄漏調節擋板風門，74DD圓風門、方風門。用於離心式風機入口的風門，隻宜選用平行開關式的調節擋板風門、方風門。用於即起調節作用又需自動關斷逆向氣流場合的風門，宜選用逆止式調節風門。

3、在係統中作切斷用，且不允許介質泄露（理論上泄漏量為零），宜選用隔絕類風門，其種類有標準插板式隔絕門、大型閘板門、翻板門、雙峰百葉窗式風門。

4、用於煤粉製備係統中起隔絕作用風門，可選用煤粉閘門裝置。

5、用於灰煤粉等粒狀物料的隔絕門，可選用隔絕閘門裝置。

6、用於粉塵管路易受磨損、衝刷的葉片式風門，表麵要耐磨、耐蝕，可選用耐磨陶瓷風門或表麵噴塗高溫防腐耐磨合金圖層的風門（風門的使用壽命較16Mn鋼材延長使用壽命4~5倍）。

【標準規範】

設計製造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

【結構特點】

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，體積小，重量輕。

3、低壓下實現良好的密封。

4、調節性能好。

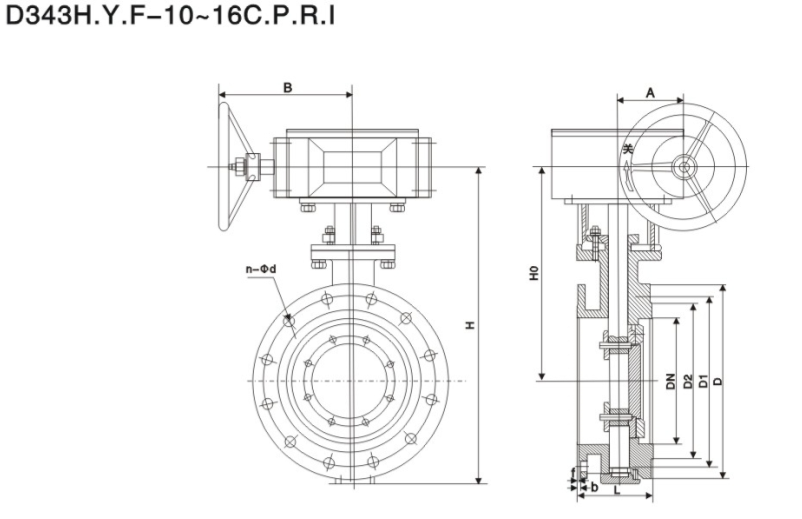

【主要外形和連接尺寸】

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810
